Скользящие хомутовые опоры предназначены для прокладки предизолированных трубопроводных сетей по подземным каналам или над землёй. Они рассчитаны на пропуск труб со следующими технологическими показателями:
- номинальный диаметр – 57-1020 мм;
- условный проход – 50-1000 мм;
- минимальная толщина стенок – 3 мм.
Высота приварных башмаков составляет 100, 150 или 200 мм.

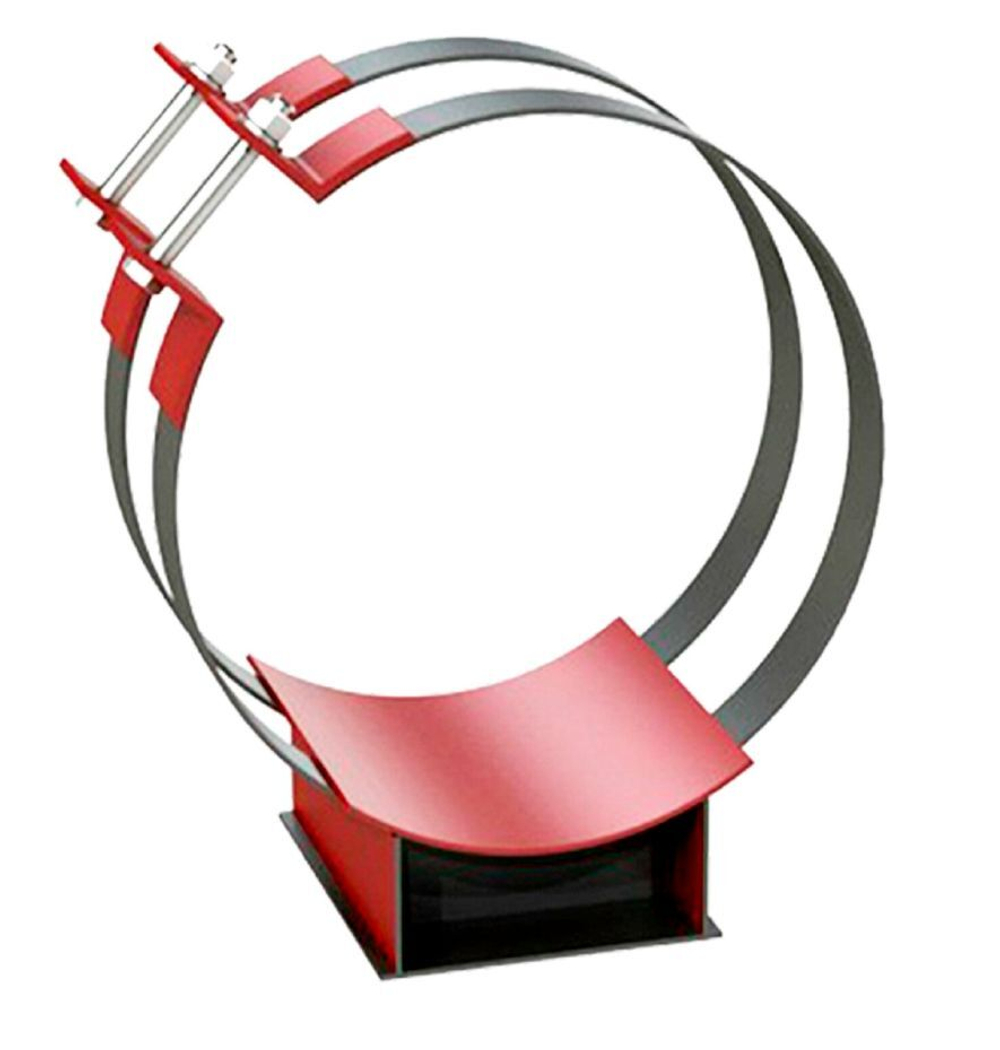

Скользящая хомутовая опора
В качестве полуфабрикатов при изготовлении конструкций используются стальные листы и фасонный прокат. Сырьём для производства продукции служит углеродистая или низколегированная сталь. Прочно стоящие узлы помогают удерживать отдельные участки трубопроводных систем в проектном положении. Скользящие опоры эффективно гасят тепловые расширения и сжатия, воспринимают динамические и статические нагрузки.
Чертёж опоры
Конструктивное исполнение изделий:
- стандартные;
- канальные;
- надземные.
Скользящие опоры устанавливаются таким образом, чтобы избежать прогибов и деформаций сварных участков трубопровода. Наименьшее расстояние между ними составляет 5 метров. Опорные подушки эксплуатируются в паре со стальными прокладками.
